SUMUR EXPLORASI : PENGENALAN SISTEM DAN TEKNOLOGI PANASBUMI II

Bagaimana supaya pemboran berhasil??

                Petunjuk paling baik untuk meletakkan titik bor pertama adalah perpotongan lokasi antara zona temperatur tinggi yang diindikasikan dari data resistivitas, atau di beberapa kasus heat flow survey,dan kemungkinan adanya permeabilitas yang diindikasikan oleh keberadaan sesar atau mata air panas yang kimia air nya menunjukkan bahwa air ini telah mencapai ke permukaan dengan waktu yang relatif cepat (gambar 1.1)

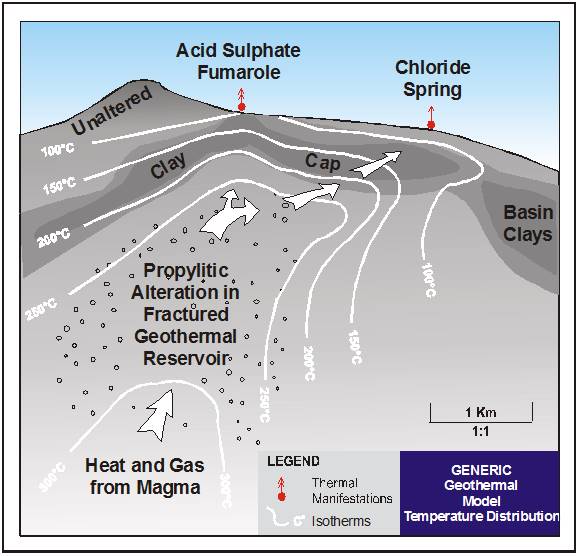

Gambar 1.1 Penentuan top-base konduktif layer sangat membantu dalam menentukan target pemboran

Struktur bawah permukaan sebagai zona permeable

•          Kontak antara batuan intrusi dan sekitarnya

•          Lapisan batuan sedimen

•          Sesar

•          Batuan reaktif seperti batu gamping yang terlarutkan dan menghasilkan rekahan-rekahan

Gambar 1.2 Peta horisontal derivative dari data gravity dapat membantu mendelineasi struktur tersebut

Data Temperatur Sumur

•          Reservoir daerah panas bumi dapat ditentukan dari temperatur di dalam sumur

•          Top reservoir ditunjukkan pada saat temperatur menunjukkan transisi dari konduktif di shallow level dengan konvektif pada lokasi yang lebih dalam

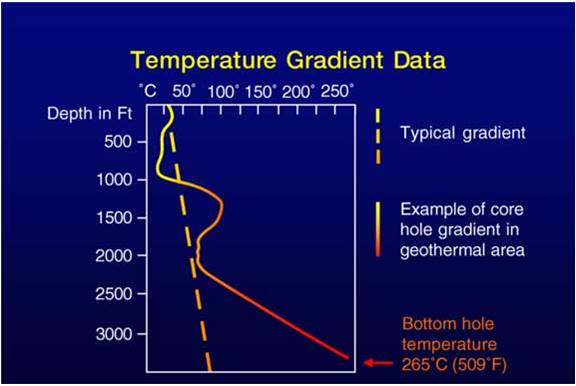

Gambar 1.3 Temperature Gradient data vs kedalaman
